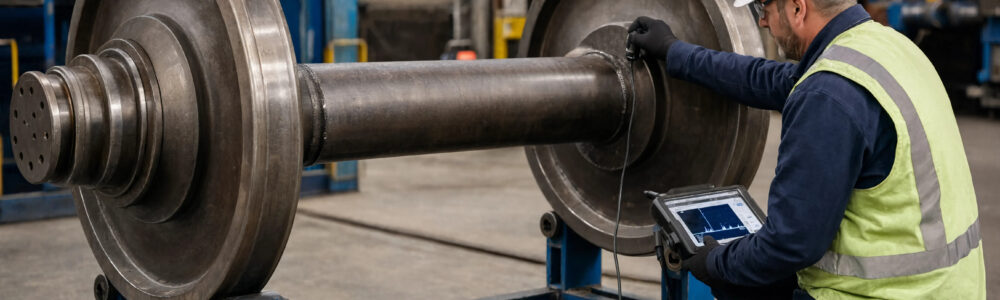

Дефектоскопия колесных пар дополняет визуальный осмотр, который выявляет заметные повреждения поверхности катания, гребня и доступных частей оси, но не позволяет надежно обнаружить внутреннюю трещину или оценить состояние скрытых зон. Поэтому при изготовлении и ремонте колесных пар применяют комплекс методов неразрушающего контроля.
Какие дефекты ищут
Контролю подлежат колесные центры и ободья, ось, места посадки, элементы крепления и буксовые узлы. Возможные дефекты различаются по происхождению:
- усталостные трещины;
- внутренние несплошности металла;
- повреждения поверхности катания и гребня;
- дефекты посадочных зон;
- следы перегрева;
- коррозионные повреждения;
- последствия ударной нагрузки;
- нарушения, возникшие при механической обработке или запрессовке.
Метод контроля выбирают не по принципу «какой прибор есть», а по типу ожидаемого дефекта и зоне его расположения.
Визуально-измерительный контроль
Осмотр начинается с очистки и идентификации колесной пары. Проверяют профиль и состояние поверхности катания, гребень, доступные участки оси, маркировку и признаки смещения. Размеры контролируют предусмотренными средствами измерений.
Визуальный метод эффективен для открытых дефектов и отклонений геометрии, но имеет естественное ограничение: внутреннее нарушение сплошности может не иметь внешнего проявления. Поэтому отсутствие заметной трещины не является достаточным доказательством годности после события или в объеме планового ремонта, где предусмотрен инструментальный контроль.

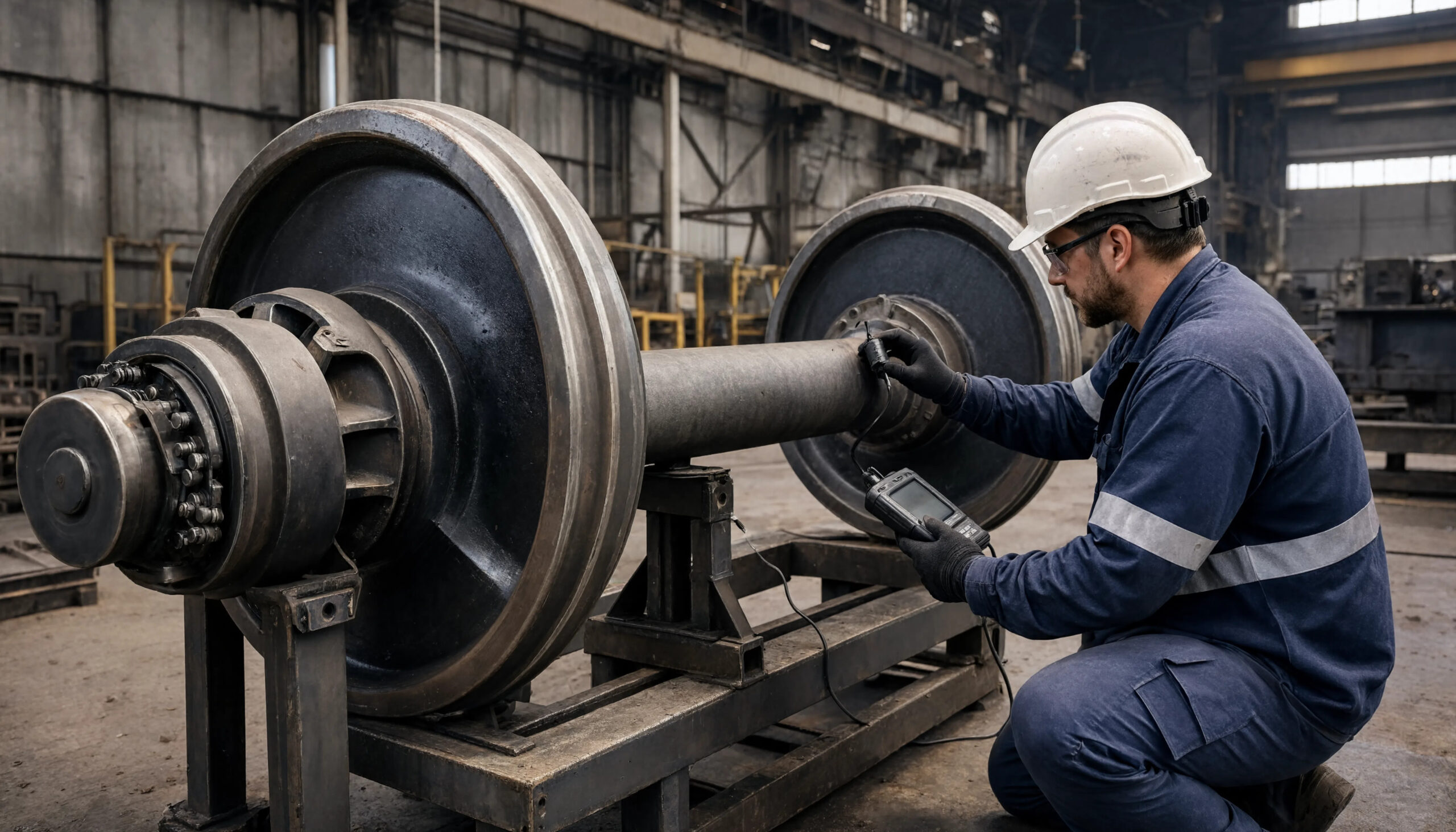

Ультразвуковой контроль
Ультразвуковой метод основан на распространении акустического сигнала в металле и регистрации отражений. Он используется для поиска внутренних дефектов в оси и колесах. Результат зависит от схемы прозвучивания, качества акустического контакта, настройки чувствительности и знания геометрии детали.
Стенд с иммерсионным вводом ультразвука обеспечивает стабильный контакт через жидкость и позволяет автоматизировать перемещение преобразователей. Ручной контроль остается применимым для предусмотренных зон и операций, однако предъявляет высокие требования к подготовке дефектоскописта.
Ложный сигнал может возникать от конструктивной границы или геометрии поверхности. Поэтому решение принимает аттестованный специалист по утвержденной методике, а не оператор, ориентирующийся только на амплитуду одного отражения.
Магнитопорошковый и другие методы
Для поиска поверхностных и близких к поверхности трещин в ферромагнитных деталях применяют магнитопорошковый контроль. Дефект создает поле рассеяния, на котором формируется индикаторный рисунок. Метод требует правильного направления намагничивания и подготовки поверхности.
При необходимости используются и другие предусмотренные способы контроля. Они не взаимозаменяемы автоматически: каждый имеет свою область чувствительности, ограничения и требования к оформлению результата.
Когда требуется углубленная проверка
Помимо планового объема ремонта, дополнительный контроль обоснован после схода, удара, выявленного перегрева, подозрения на смещение, повреждения буксового узла или обнаружения связанного дефекта. Решение об объеме проверки принимают по действующей документации и обстоятельствам события.
Если колесная пара поступила после эксплуатации с неисправным тормозом, важно оценить возможное тепловое воздействие. После сильного удара внимание уделяют не только поверхности колеса, но и оси и посадочным зонам.
Как оформляют результат
Прослеживаемость включает номер колесной пары, дату и место контроля, примененный метод, оборудование, специалиста, проверенные зоны и итоговое заключение. При обнаружении дефекта сохраняют его локализацию и основание решения о ремонте или браковке.
Для владельца вагона это не формальность. Документированный контроль позволяет проверить качество ремонта, расследовать повторную неисправность и подтвердить происхождение установленной колесной пары.
Нормы браковки, схемы контроля и периодичность необходимо брать из актуальной ремонтной документации. Значения из старых учебных таблиц могут не учитывать тип оси, колес, подшипников и последующие изменения требований.
