Буксовый узел грузового вагона соединяет колесную пару с тележкой, передает нагрузку и обеспечивает вращение оси с минимальными потерями. Его отказ опасен нагревом, повреждением шейки оси, заклиниванием и отцепкой вагона. При этом начинающийся дефект подшипника не всегда заметен при обычном внешнем осмотре.
Из чего состоит буксовый узел
Конструкция зависит от типа подшипников и колесной пары. В общем случае узел включает подшипниковый комплект, элементы крепления на шейке оси, уплотнения, смазку, корпус или адаптер и детали, передающие нагрузку на боковую раму тележки. Каждый элемент работает как часть системы: исправный подшипник может быстро выйти из строя при загрязненной смазке, нарушенной посадке или дефекте уплотнения.
Поэтому при диагностике нельзя ограничиваться вопросом «есть ли шум». Нужно учитывать состояние крепления, герметичность, температуру, вибрацию, следы утечки, качество монтажа и историю эксплуатации колесной пары.
Какие признаки должны насторожить
На техническом обслуживании обращают внимание на:
- повышенный или неравномерный нагрев;
- посторонний шум, скрежет или удары при вращении;
- утечку смазки и загрязнение наружных поверхностей;
- повреждение, ослабление или смещение крепежных деталей;
- следы проворачивания элементов;
- необычную вибрацию;
- механические повреждения корпуса, адаптера или уплотнения;
- данные средств автоматического контроля, отличающиеся от нормальной картины.

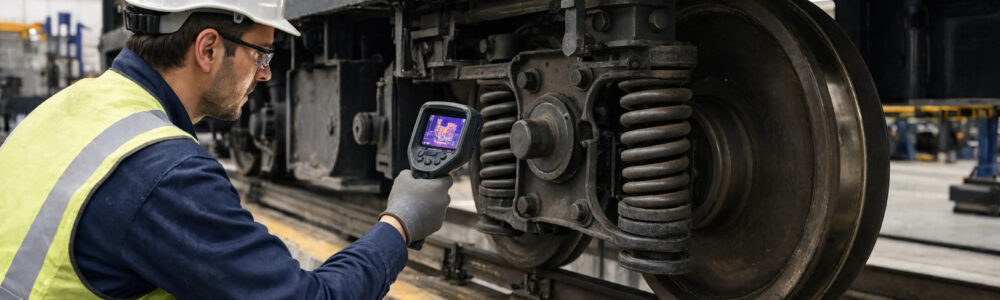

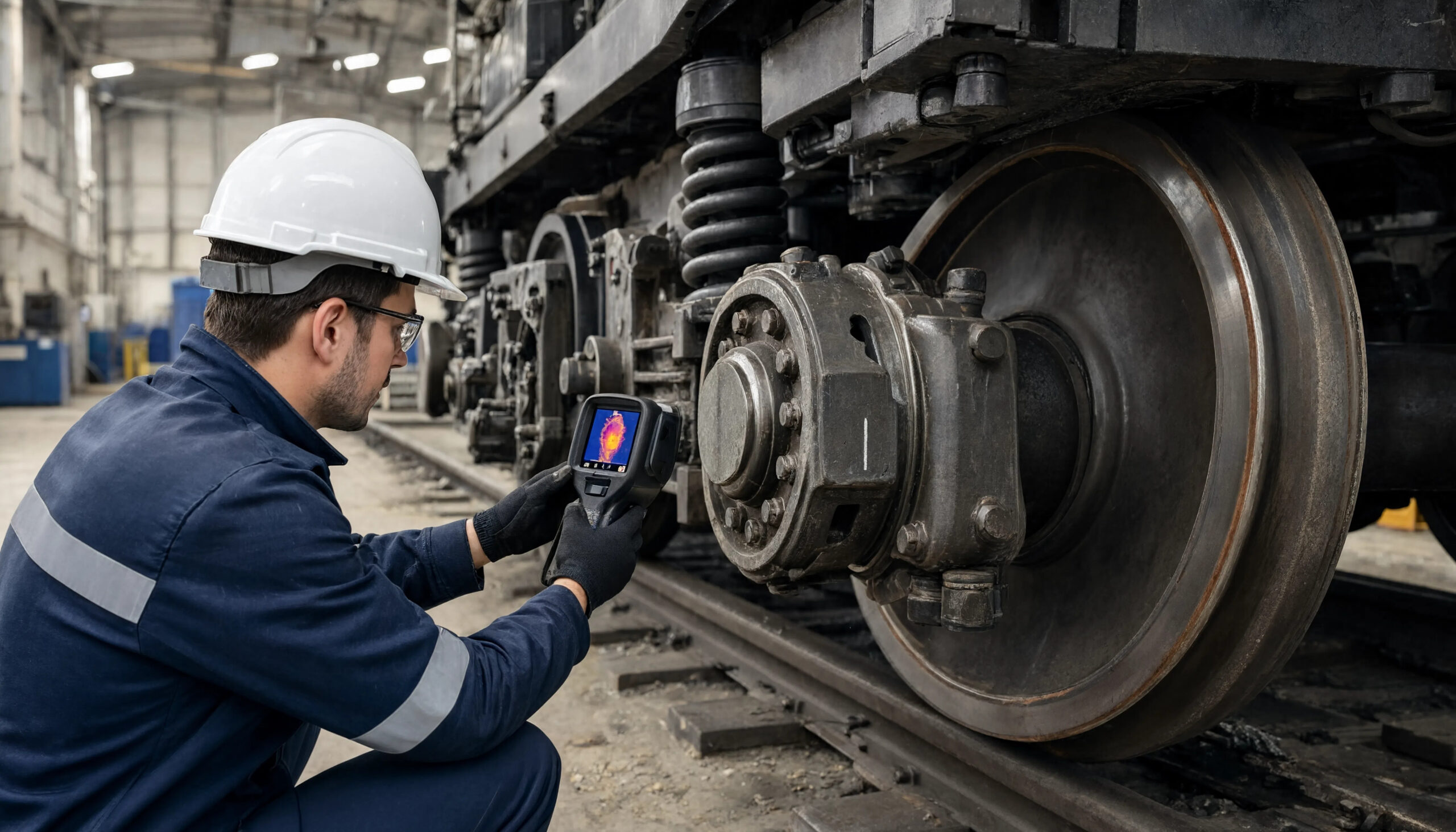

Температура сама по себе не объясняет причину. На нее влияют режим движения, нагрузка, наружная температура и предыдущая работа тормозов. Важны динамика нагрева и отличие от сопоставимых узлов того же состава.
Почему визуального осмотра недостаточно
Дорожка качения, ролики и внутренние поверхности недоступны без разборки. На ранней стадии усталостное повреждение может проявляться только изменением вибрационного сигнала. Для углубленной проверки применяют стендовое вращение, измерение вибрации и анализ диагностических признаков.
Вибродиагностика не заменяет технологический процесс ремонта. Ее задача — дать дополнительную информацию о состоянии подшипника и помочь выявить дефект, который трудно обнаружить визуально. Достоверность зависит от режима вращения, установки датчика, настройки аппаратуры и корректной интерпретации результатов.
Что проверяют при ремонте
Объем операций определяется типом узла и причиной поступления колесной пары. Обычно контролируют состояние подшипников, посадочных поверхностей, крепления, уплотнений и смазки. Проверяют отсутствие коррозии, задиров, следов перегрева, выкрашивания и других повреждений.
Смазку оценивают не только по количеству. Загрязнение абразивными частицами, водой или продуктами износа ускоряет разрушение контактных поверхностей. Добавление свежей смазки не исправляет поврежденный подшипник и не устраняет причину разгерметизации.
После сборки важны соблюдение технологии монтажа, применение предусмотренных деталей и контроль конечного результата. Ошибка при сборке способна создать дефект еще до возвращения вагона в эксплуатацию.
Роликовые и кассетные подшипники
Разные конструкции отличаются компоновкой, герметизацией и требованиями к обслуживанию. Кассетный подшипниковый узел поставляется как собранный комплект и снижает количество операций с отдельными деталями, но требует строгого соблюдения правил обращения, монтажа и браковки. Нельзя переносить нормы и приемы ремонта с одного типа подшипника на другой.
При планировании ремонта владельцу важно заранее знать тип буксового узла и убедиться, что выбранное предприятие имеет необходимое оборудование, документацию и компетенции именно для этой конструкции.
Как снизить риск повторного отказа
Практическая профилактика строится не вокруг одной проверки, а вокруг прослеживаемости:
- Фиксировать номер колесной пары и тип буксового узла.
- Сохранять результаты осмотров и диагностических измерений.
- Отмечать причину разборки и найденные дефекты.
- Контролировать происхождение заменяемых деталей и материалов.
- Проверять соблюдение технологии монтажа.
- Анализировать повторные отцепки по одному типу узла, депо или партии деталей.
Такой учет позволяет отличить единичный случай от системной проблемы и принимать решения до массовых отказов.
Что передать для организации ремонта
Нужны номер вагона, номер колесной пары, тип буксового узла, место нахождения, зафиксированные признаки неисправности и результаты первичного контроля. Полезны фотографии, температурные данные и сведения о недавнем ремонте.
Конкретные нормы, периодичность и критерии годности определяются действующими документами для соответствующего типа колесной пары и подшипникового узла. Перед выпуском вагона их необходимо проверять по актуальной редакции.
