Проверка автосцепки СА-3 нужна не только для подтверждения самого факта сцепления вагонов. Узел работает в составе ударно-тягового устройства и воспринимает значительные продольные нагрузки. Износ контура зацепления, нарушение работы механизма, повреждение корпуса или неправильное положение деталей могут привести к саморасцепу, ударным нагрузкам и отцепке вагона в пути.
Что входит в автосцепное устройство
При осмотре рассматривают не одну головку автосцепки, а узел в сборе: корпус СА-3, механизм сцепления, тяговый хомут, клин, упорную плиту, поглощающий аппарат, центрирующий прибор, расцепной привод и опорные элементы. Неисправность любой части способна изменить положение автосцепки или передачу продольной нагрузки.
Например, увеличенные зазоры и износ опорных поверхностей влияют на положение корпуса. Дефекты тягового хомута или клина опасны потерей надежной связи с поглощающим аппаратом. Нарушение работы расцепного привода может удерживать механизм в промежуточном положении.
Когда требуется внеплановая проверка
Автосцепное устройство проверяют в предусмотренных системой обслуживания случаях, а также после событий, способных вызвать скрытое повреждение:
- саморасцепа или повторяющихся проблем при сцеплении;
- сильного продольного удара;
- схода, столкновения или повреждения вагона;
- появления необычного перекоса или провисания корпуса;
- выявления трещин, деформаций и следов интенсивного контакта;
- ремонта кузова, рамы или деталей ударно-тягового устройства.
После серьезного события одного внешнего осмотра недостаточно. Объем разборки и контроля определяют специалисты по действующей ремонтной документации для конкретного типа вагона и устройства.

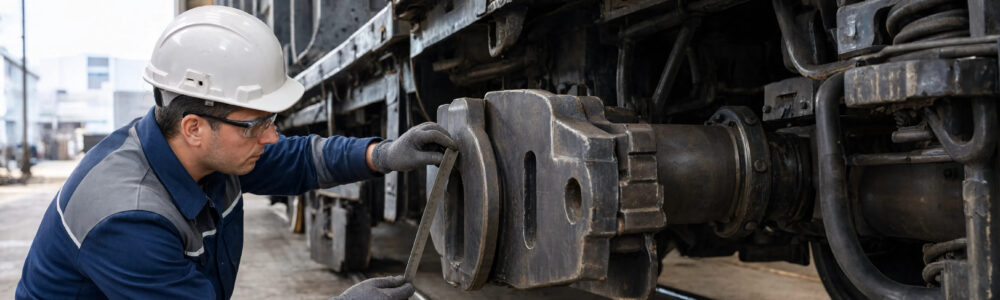

Как проводят проверку автосцепки СА-3
Проверка начинается с очистки доступных поверхностей и визуального осмотра. Ищут трещины, изломы, деформации, сколы, необычные натиры и следы смещения. Особое внимание уделяют переходам сечений, зоне хвостовика, контуру зацепления и местам передачи нагрузки.

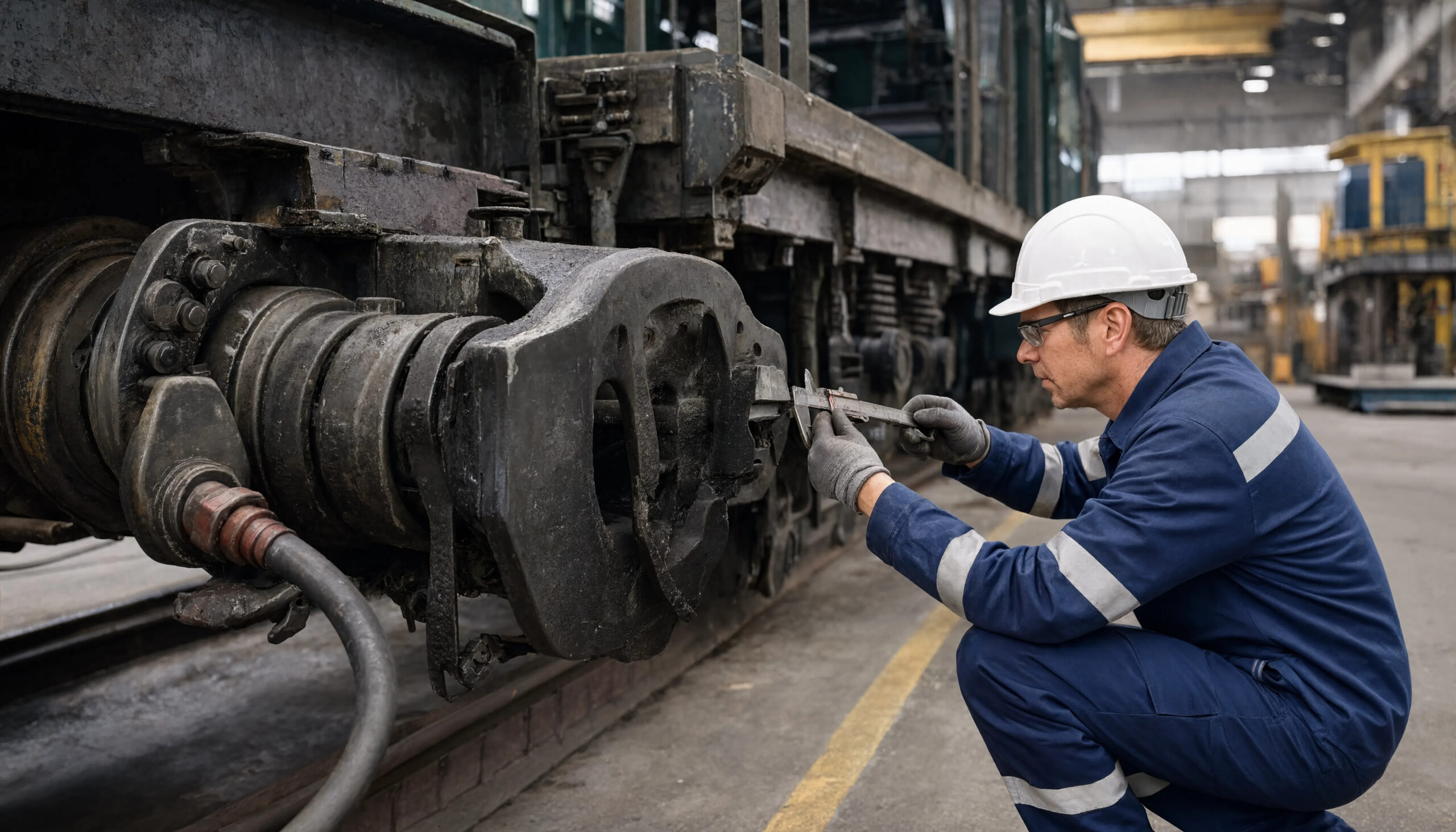

Затем контролируют положение автосцепки относительно пути и соседнего вагона, состояние центрирующего прибора и расцепного привода. Геометрические параметры измеряют специальными шаблонами. Оценка «на глаз» здесь неприемлема: небольшое отклонение в ответственной зоне может оказаться значимым, а заметный поверхностный след — не являться браковочным без измерения.
Отдельный этап — проверка механизма сцепления. Он должен свободно переходить в предусмотренные положения, удерживать замок и не создавать условий для самопроизвольного расцепа. Проверку выполняют в последовательности, установленной актуальной инструкцией, исправным поверенным инструментом.
Признаки возможного саморасцепа
Саморасцеп редко объясняется одной причиной. Проверяют сочетание факторов:
- износ рабочих поверхностей большого и малого зуба;
- неправильное положение или неполный выход замка;
- заедание деталей механизма;
- неисправность предохранителя от саморасцепа;
- нарушение регулировки расцепного привода;
- недопустимое взаимное положение автосцепок;
- дефекты центрирующего устройства и опоры;
- чрезмерные продольные перемещения из-за состояния тягового хомута или поглощающего аппарата.
Если зафиксирован саморасцеп, недостаточно просто повторно соединить вагоны. Необходимо установить причину, оформить результаты и исключить повторение отказа.
Почему трещины нельзя искать только визуально
Часть трещин хорошо заметна после очистки, но усталостное повреждение может начинаться в зоне сложной формы и проявляться слабо. При ремонте ответственные детали контролируют методами неразрушающего контроля, предусмотренными технологическим процессом. Метод выбирают с учетом материала, конструкции детали, доступности зоны и характера ожидаемого дефекта.
Результат контроля должен быть прослеживаемым: какая деталь проверена, каким методом, каким оборудованием и кем принято решение о годности. Это особенно важно при споре о причине отцепки или качестве выполненного ремонта.
Ремонт или замена
Решение зависит не только от размера видимого дефекта. Учитывают место повреждения, остаточные размеры, историю детали, допустимый способ восстановления и требования ремонтной документации. Произвольная заварка трещины или восстановление геометрии без утвержденной технологии может скрыть дефект, но не вернуть расчетную прочность.
После ремонта узел собирают, регулируют и повторно проверяют. В документах фиксируют замененные или восстановленные элементы и результаты приемочного контроля.
Что подготовить владельцу вагона
Для быстрой организации работ полезно передать номер вагона, место нахождения, описание события, фотографии узла и копии имеющихся актов. Если вагон отцеплен, нужны сведения о неисправности и выполненных первичных действиях. Это помогает подобрать предприятие, оценить объем контроля и сократить время согласования.
Точные браковочные размеры и порядок операций необходимо сверять с действующей на дату ремонта нормативной и конструкторской документацией. Старые таблицы и учебные материалы нельзя использовать как единственное основание для допуска вагона.
